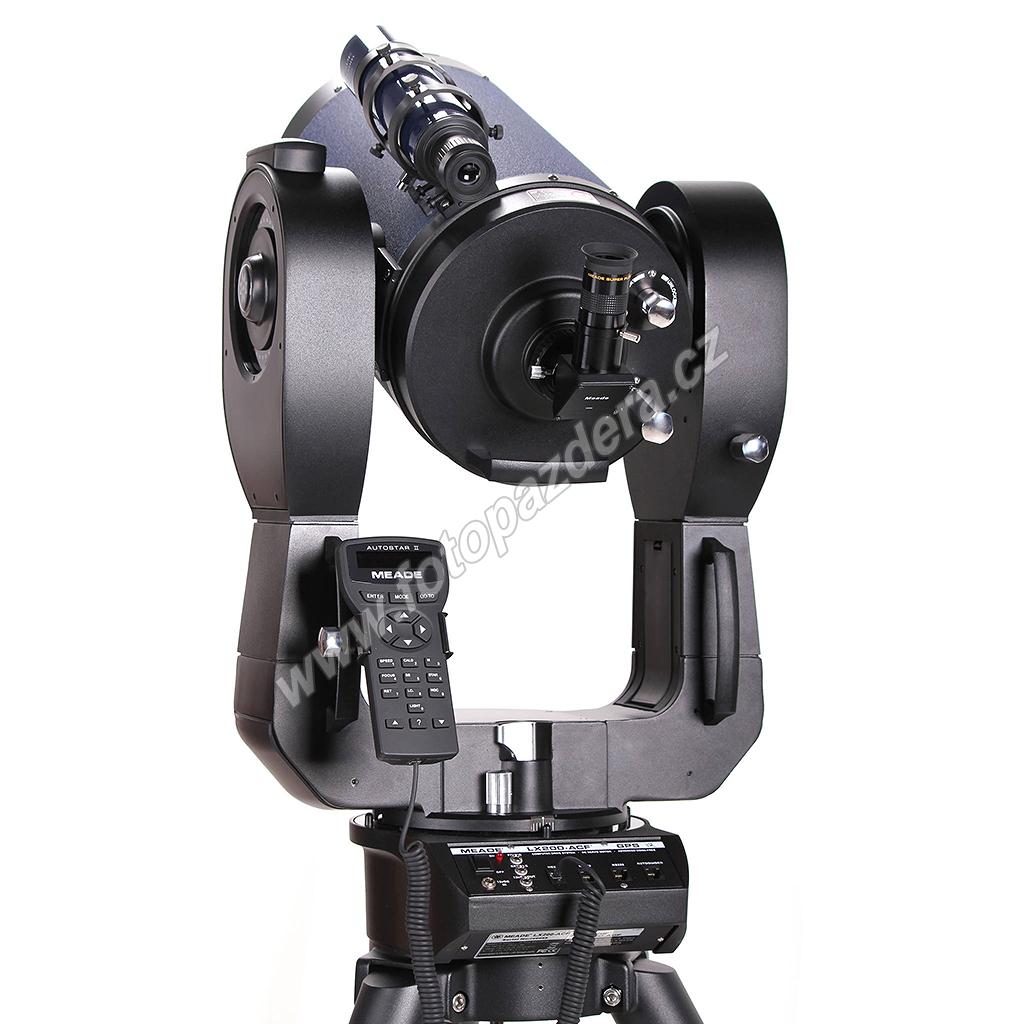

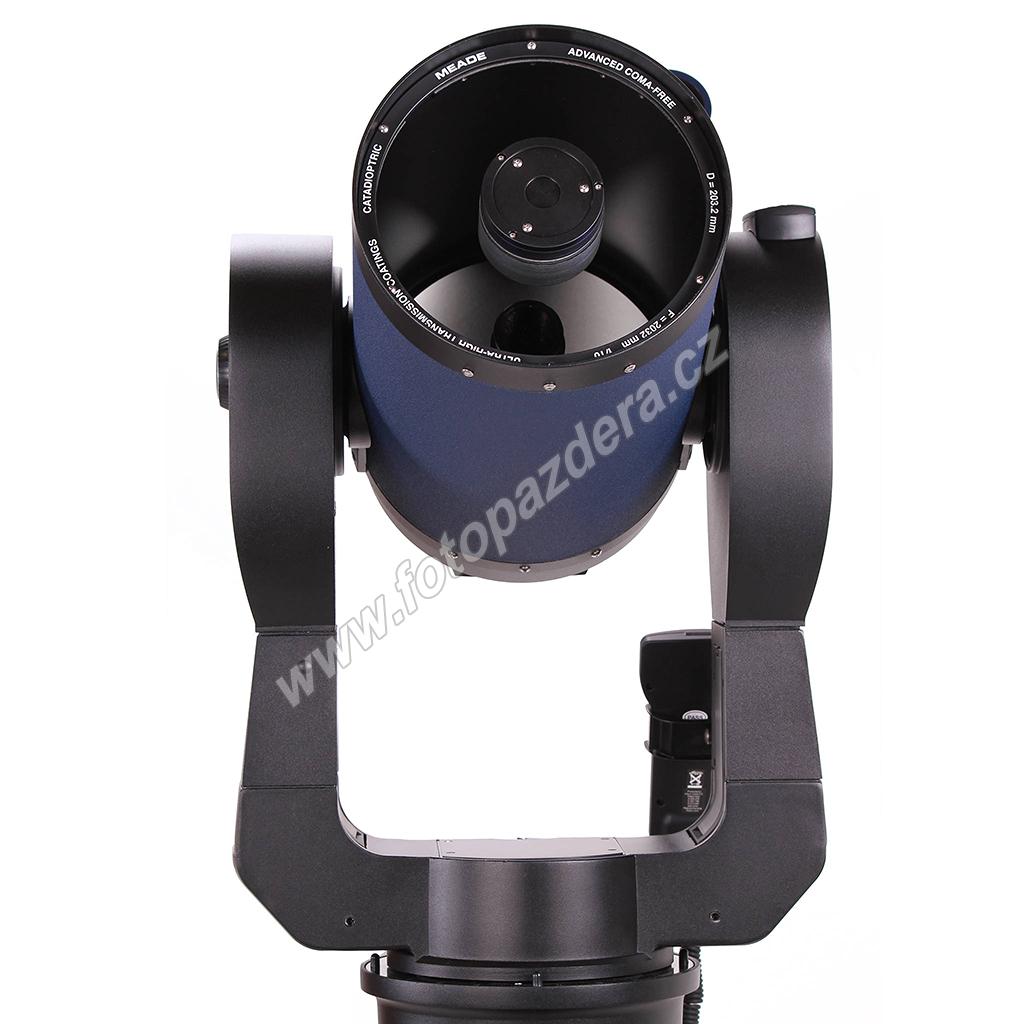

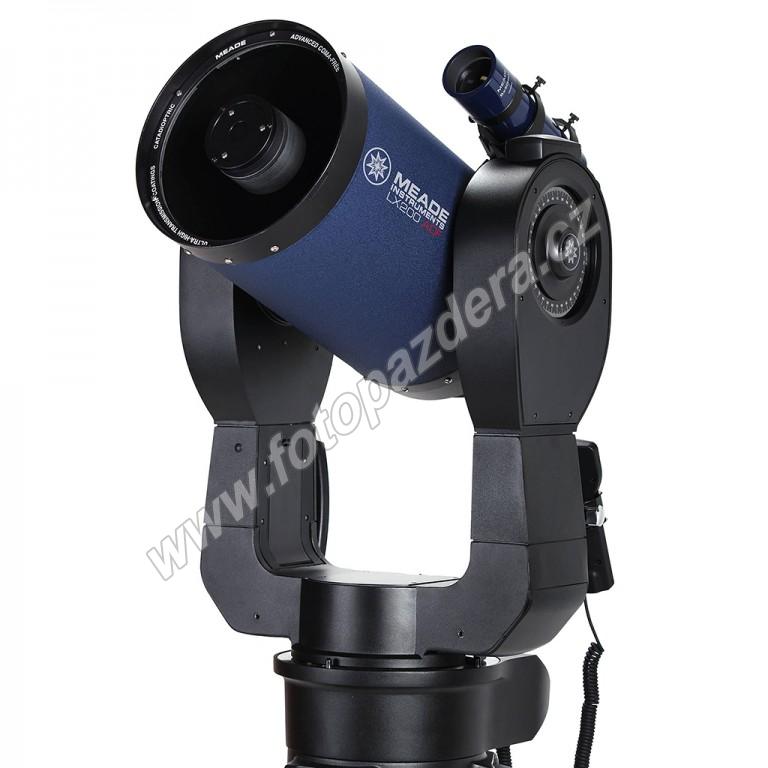

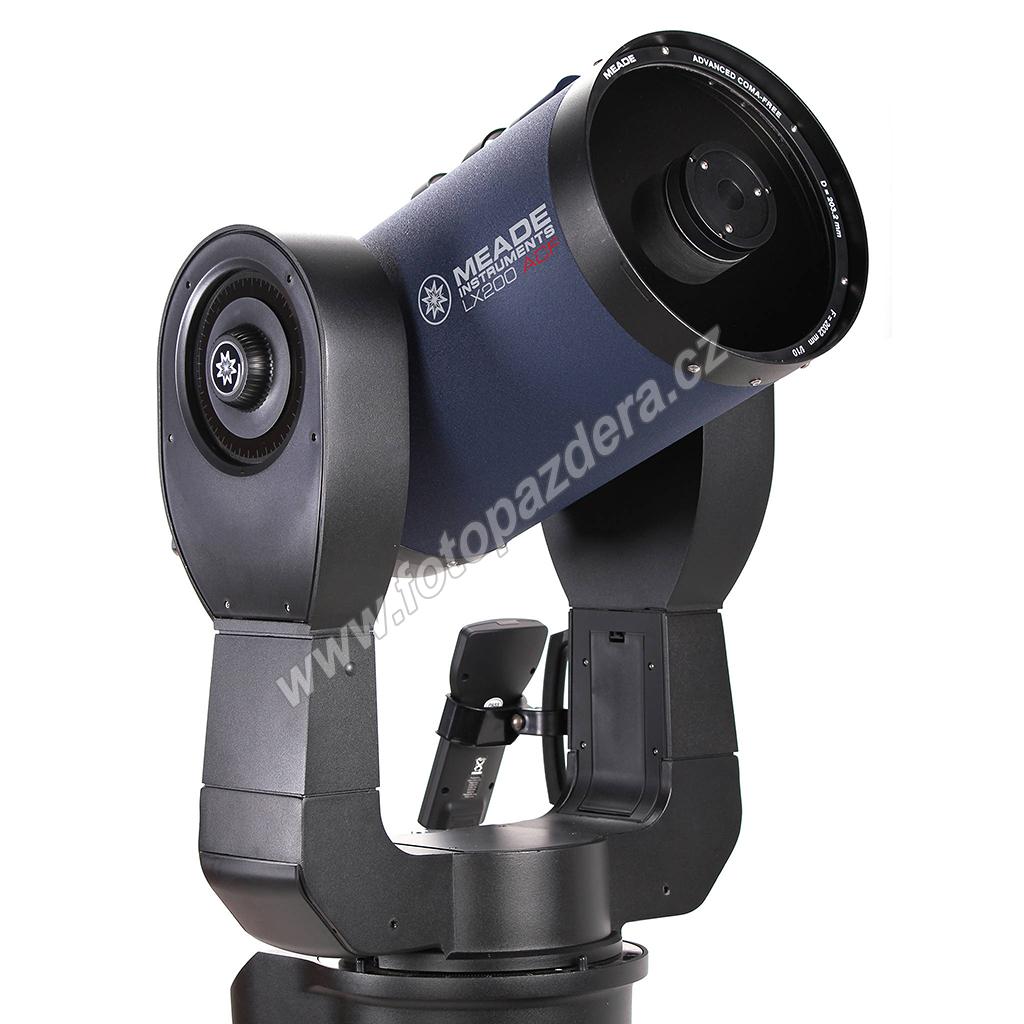

LX200-ACF je hvězdářský dalekohled s čočko-zrcadlovým objektivem typu ACF (Advanced Coma Free). Průměr vstupní čočky je 203mm, průměr hlavního zrcadla je o 6.6mm větší, tedy 209.6mm, ohnisková vzdálenost objektivu je 2000mm a světelnost f/10. Optický systém ACF (Advanced Coma Free) je podobný soustavě Ritchey-Chretien, kterou má např. Hubble Space Telescope a většina dalekohledů na profesiálních astronomických observatořích. Předností systému ACF je ostrý obraz v celém zorném poli bez komatické aberace v okrajích a bez zkreslení pole (což je typické pro klasické systémy Ritchey-Chretien). Vstupní čočka (korekční deska) je vyrobena z čistého plaveného optického skla a ručně korigována optikem tak, aby celý systém poskytoval obraz bez zkreslení a vad. Hlavní zrcadlo je vyrobeno ze skla Pyrex, které má minimální teplotní roztažnost. Všechny dalekohledy dodávané do Evropy mají speciální optické vrstvy Meade UHTC (Ultra-High-Transmission-Coating), které až o 20% zlepšují přenos světla a zvyšují kontrast a světelnost objektivu. Rozlišovací schopnost objektivu je 0.56", nejkratší zaostřitelná vzdálenost je 7.6m. Mezní vizuální hvězdná velikost (magnituda) je cca 14mag. a mezní fotografická hvězdná velikost objektivu je cca 16.5mag. Úhlová velikost obrazu je 0.29°/cm. Průměr sekundárního zrcátka je 76mm (zastínění je tedy 14.1%). Na filmovém políčku formátu 24x36mm je úhlová velikost obrazu 0.68°x 0.97°.
Tubus dalekohledu je uchycený ve velmi pevné a stabilní vidlicové montáži s kuličkovými ložisky. Ve vertikální ose jsou ložiska 1x102mm a 1x57mm a v horizontální ose jsou 3x47mm. Převodová soukolí v obou osách mají průměr 146mm. Otáčení tubusu ve vertikálním směru a otáčení montáže v horizontálním směru zajišťují vestavěné 12V mikroprocesorem řízené servo-motory s implementovanou funkcí Smart Drive™. Motory lze ovládat pomocí elektronického systému Autostar-II s databází 147.541 objektů hvězdné oblohy. V obou osách lze dalekohledem otáčet rychlostmi od 0.01x násobku siderické rychlosti až do 8°/sek. Rychlosti je možné nastavit po 0,01x násobcích do 1x siderické a od 1x siderické po 0.1° krocích až do 8°/sek. Dalekohledem lze po povolení aretačních šroubů otáčet také manuálně bez Autostaru. Napájení je zajištěno pomocí 8-mi C-baterií nebo síťovým adapterem Meade 220V/12V/max.5A, popř. z autobaterie pomocí #607 adapteru se 7.5m dlouhým kabelem.
Dalekohled je možné ovládat elektronickým naváděcím systémem Autostar-II. Pro plné využití funkce vyhledávání objektů z databáze Autostaru, je nejprve nutné dalekohled správně nastavit. Pro nastavení lze zvolit funkci AutoAlign™. Dalekohledy s touto funkcí jsou již přednastaveny od výroby. Ihned po vybalení a sestavení jsou připraveny k počátečnímu automatickému nastavení na dvě hvězdy. Tato funkce velmi urychluje a usnadňuje počáteční seřízení dalekohledu. Nastavení je možné provést také uživatelsky pomocí dvou hvězd. Postup je ve všech případech velmi jednoduchý a trvá pouze pár minut. Pro přesnější a rychlejší uvedení dalekohledu do výchozí polohy slouží zabudovaný 16-ti kanálový přijímač signálu GPS se senzorem od firmy Sony a LNT (Level North Technology) modul. LNT je systém senzorů ( Electronic Level Sensor, Electronic Magnetic North Sensor, High Precision Internal Clock), které dokáží automaticky nalézt sever a vodorovnou polohu tubusu. Správné nastavení má vliv na přesnost vyhledávání objektů Autostarem. Dalekohledy s GPS a LNT modulem jsou velmi jednoduše ovladatelné a objekty vyhledávají s větší přesností. Standardní přesnost vyhledávání objektů je cca 2´ a přesnost navádění a sledování objektů v modu HP (High-Precision) je cca 1´.
Pro zvýšení přesnosti sledování objektů v zorném poli slouží vestavěná funkce Smart Drive™, která neustále koriguje periodickou chybu převodů (Permanent Periodic Error Correction) v obou osách v azimutálním i polárním modu. Velmi výhodná je např. při fotografování s dlouhým expozičním časem. Pomocí Autostaru lze zvolit jednu z 2000 různých rychlostí pro sledování objektů, včetně siderické a lunární.
Přesnost navádění a sledování objektů lze navíc zvýšit pomocí funkce Smart Mount™. Pokud je tato funkce aktivována, pak se přesnost navádění zvyšuje po každém vycentrování nalezeného objektu. Tato funkce pracuje v azimutálním i polárním nastavení dalekohledu.
Dalekohled má speciální systém motorového ostření s velmi přesným a jemným chodem - Zero Image-Shift Microfocuser. Ostření je ovládané elektronicky pomocí Autostaru. Hrubé ostření je řešeno posouváním hlavního zrcadla a je ovládané ostřícím šroubem na zadní části tubusu. Hrubé zaostření má zámek, kterým se zajistí poloha hlavního zrcadla a dále je možné přesně doostřit pomocí systému Zero Image-Shift Microfocuser.
Dalekohled je standardně dodávaný s diagonálním zrcadlem s výstupním průměrem 31.7mm (1.25") nebo 50.8mm (2"), optickým hledáčkem 8x50mm pro rychlé a pohodlné vyhledání objektů a pevným ocelovým trubkovým stativem s pochromovaným povrchem a nastavitelnou výškou od 76cm do 112cm. Dalekohledem je možné pozorovat také pozemské cíle. Obraz vytvořený dalekohledem je však stranově převrácený. Pro narovnání obrazu doporučujeme pořídit 45° převracející hranol.
Autostar-II je elektronický ovládací systém dalekohledů a montáží od firmy Meade Instruments. Autostarem lze řídit motory montáže a tím rychlost a směr otáčení dalekohledu rychlostmi po 0,01x násobcích do 1x siderické a od 1x siderické po 0.1° krocích až do 8°/sek. Pomocí funkce GO-TO je možné automaticky vyhledat objekt vybraný z databáze Autostaru. Databáze obsahuje 147.541 položek. Do paměti lze vložit i 200 vlastních objektů. Jakýkoli objekt z databáze lze jednoduše vybrat, stisknout klávesu GOTO na ovladači a pokud je objekt nad obzorem dalekohled jej vyhledá a nastaví do zorného pole okuláru, kde jej můžete pozorovat. Motory montáže se při sledování astronomických objektů pomalu otáčí a udržují tak pozorovaný cíl v zorném poli dalekohledu. Ke každému objektu jsou v Autostaru uloženy encyklopedické informace (např. hvězdná velikost, vzdálenost od Slunce, úhlová velikost, historie názvu atd…). V Autostaru je možné založit také vlastní databázi hvězdných i pozemských objektů, která může mít až 200 položek. Autostar a montáž lze propojit s počítačem. Na přiloženém CD je software Autostar Suite pro ovládání dalekohledu přímo z PC. V sadě dalekohledu je ocelový pochromovaný stativ, diagonální zrcadlo, okulár Plossl řady 5000 s ohniskovou vzdáleností 26mm, který dává zvětšení 77x, optický hledáček 8x50, funkce Auto Align, pevná vidlicová montáž, Autostar-II, GPS, LNT modul, optický systém Advanced Coma Free.
Rozměry tubusu jsou 230mm x 425mm, rozměry dalekohledu na stativu jsou 63 x 43 x 24cm, rozměry přepravního kartonu jsou 79 x 56 x 36cm. Přepravní hmotnost je 42.6kg, čistá hmotnost dalekohledu je 33kg, nejtěžší díl sady váží 23kg.
TIP: dalekohled LX200-ACF je velmi kvalitně zpracovaný teleskop s vynikajícím optickým systémem. Dalekohled je určený pro vizuální pozorování i pro fotografování hvězdné oblohy s vynikajícími výsledky. Velmi kvalitní převodový systém včetně zpřesňujících funkcí SmartMount a SmartDrive, zámek hlavního zrcadla a elektronicky ovládané ostření jsou velmi důležité pro fotografování při dlouhých expozičních časech. Dalekohled je možné používat také pro pozorování a fotografování pozemských objektů (doporučujeme pořídit 45°převracející hranol). Dalekohledy mají nejkvalitnější optický systém, který se pro amatérské pozorovatele a astrofotografy v současné době nabízí. Dalekohled má velkou užitnou hodnotu a spolu s Autostarem poskytne neopakovatelné zážitky z pozorování vesmíru i okolní krajiny.
Přístroj byl vyvinut a je vyráběn v USA, v továrně Meade v Kalifornii.
Technická specifikace
Typ objektivu
|
čočko-zrcadlový
|
Průměr ojektivu (mm) |
203
|
Ohnisková vzdálenost (mm)
|
2000
|
Světelnost
|
f/10
|
Optické sklo |
Pyrex-A, čisté plavené sklo
|
Antireflexní vrstvy |
UHTC
|
Max. využitelné zvětšení
|
406
|
Hledáček
|
optický 8x50mm
|
Okuláry v setu
|
Plossl - 26mm
|
Ostření
|
Zero Image Shift Microfocuser
|
Napájení
|
12V
|
Montáž
|
azimutální vidlicová
|
Motorový pohon
|
vestavěný v obou osách
|
Automatické navádění
|
Autostar - II
|
Barva
|
modrá
|
Rozměry (mm)
|
63x43x24cm
|
Hmotnost
|
33kg
|
